Dizi sınıflandırması antenler .
Tahmini okuma süresi: 15 dakika
Dizi antenler genellikle tek tek ünitelerinin dizilişine göre sınıflandırılır.
Doğrusal dizi: Anten elemanlarının düz bir çizgi boyunca, eşit veya eşit olmayan birim aralıklarla dizildiği bir dizidir. Yoğunlaştırılmış radyasyon enerjisinin yönüne bağlı olarak kenardan aydınlatmalı diziler ve uçtan aydınlatmalı diziler olarak further sınıflandırılabilir.

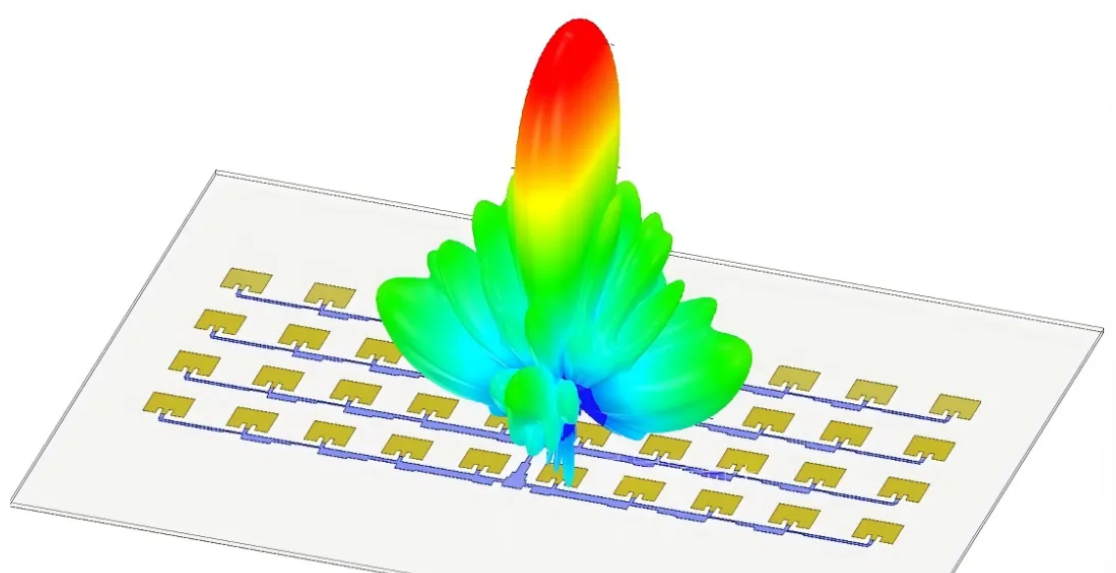

Düzlemsel dizi: Tek bir düzlemin merkezlerine yerleştirilmiş anten elemanlarından oluşan bir dizi. Düzlemsel bir dizideki tüm elemanlar dikdörtgen bir ızgarada düzenlenmişse, buna dikdörtgen dizi denir; tüm eleman merkezleri eş merkezli daireler veya elips halkalar üzerinde yer alıyorsa, buna dairesel dizi denir. Düzlemsel diziler ayrıca eşit veya eşit olmayan aralıklı dizilere de sahip olabilir.
Konformal diziler: Antenlerin taşıyıcının şekline uyacak şekilde yerleştirildiği dizilerdir. Silindirik yüzeyli diziler, küresel yüzeyli diziler ve konik yüzeyli diziler konformal dizilere örnek olarak verilebilir.
Dizi anteni Ünite yapılandırması.
Doğrusal anten Anten dizilerinin elemanları: dipol tipleri, monopol tipleri, halka şeklindeki elemanlar (örneğin yarık antenler) ve spiral elemanlar.
Diyafram tipi elemanlar: korna anten elemanları, açık yuvalı dalga kılavuzu elemanları, mikroşerit yama elemanları.
Hibrit ve özel elemanlar: Yagi-Uda üniteleri, logaritmik-periyodik dipol dizi üniteleri, orta rezonanslı anten üniteleri, metasurface/metamalzeme üniteleri.
Dizi antenlerin teorik temeli.
① Elektromanyetik Dalgaların Girişim ve Süperpozisyon Prensibi: Dizi antenler, geleneksel tekil anten ünitelerinden farklı radyasyon özellikleri oluşturabilir. Bunun başlıca nedenlerinden biri, birden fazla tutarlı radyasyon ünitesi tarafından yayılan elektromanyetik dalgaların uzayda birbirleriyle girişim yapması ve üst üste binmesidir; bu da bazı bölgelerde radyasyon artışına, diğerlerinde ise azalmasına yol açar. Bu durum, sabit toplam radyasyon enerjisinin farklı uzamsal bölgeler arasında yeniden dağılımına neden olur.
② Yönsel Diyagram Çarpım Teoremi: Uzak alan koşullarında, bir diyagramın genel normalize edilmiş yönsel fonksiyonu anten Sabit genlik ve faz ile uyarılan ve sabit geometrik konumlarda düzenlenmiş, birden fazla özdeş elemandan oluşan dizi aşağıdaki gibi ayrıştırılabilir:
Birincil faktör F( θ , φ ): Serbest uzayda tek bir birimin yönlülüğü (birim dahil) ' (polarizasyon ve yönelim).
Dizi faktörü AF( θ , φ Bu durum tamamen dizinin geometrik düzenine, aralığına, uyarı genliğine ve fazına bağlıdır ve elemanların özel şeklinden bağımsızdır.
Yani, bileşik genel yön diyagramı D( θ , φ ) = F( θ , φ ) · AF( θ , φ ).
Dizi analizi antenler .
Bir dizi antenin analizi, dört parametrenin (toplam eleman sayısı, elemanların uzamsal dağılımı, her eleman için uyarı genliklerinin dağılımı ve her eleman için uyarı fazlarının dağılımı) bilindiği varsayımı altında radyasyon özelliklerinin belirlenmesini içerir. Bu özellikler dizi anteni de kapsar. ' Yön diyagramı, yarı güç ışın genişliği, yönlülük katsayısı, yan lob seviyesi ve benzeri.
Sıralamak anten entegrasyon.
Bir dizi antenin sentezi, analizinin ters problemidir; yani, belirli radyasyon karakteristikleri altında bir dizi antenin dört parametresini (toplam eleman sayısı, elemanların uzamsal dağılımı, her eleman için uyarı genliklerinin dağılımı ve her eleman için uyarı fazlarının dağılımı) sentezlemektir; böylece dizinin belirli radyasyon karakteristikleri belirtilen gereksinimleri karşılar veya dizi belirli özelliklere sahip olur. ' Yön deseni, önceden belirlenmiş bir yön desenine oldukça yakındır.
